Prefetcher小练习

发表于 分类于 阅读时长 ≈ 8 分钟

这是我的嵌入式笔记第六篇，原文写于2015年。

作業要求 (B)

  • 閱讀 Week #8 效能分析: Prefetching 提到的論文: “When Prefetching Works, When It Doesn’t, and Why”，在 Linux/x86_64 (注意，要用 64-bit 系統，不能透過虛擬機器執行) 上編譯並執行 prefetcher(source)
    • 說明 naive_transpose, sse_transpose, sse_prefetch_transpose 之間的效能差異，以及 prefetcher 對 cache 的影響
  • 在 github 上 fork prefetcher，嘗試用 AVX 進一步提昇效能
    • 修改 Makefile，產生新的執行檔，分別對應於 naive_transpose, sse_transpose, sse_prefetch_transpose (學習 Homework #2 的做法)
    • 用 perf 分析 cache miss/hit
    • 參考 Performance of SSE and AVX Instruction Sets，用 SSE/AVX intrinsic 來改寫程式碼
    • 詳細描述實驗設計，以及你的觀察
  • 建立新的 Hackpad，列於「+作業區」，需要標注「開發紀錄 (B)」

Learn prefetcher

  • 先分析一下原始碼，首先是naive_transpose，其實現最簡單的矩陣轉置想法，從矩陣的左上角第一個元素開始，把舊矩陣中的元素按轉置後的順序存入新的矩陣中
    1
    2
    3
    4
    5
    6
    7
    8
    void naive_transpose(int *src, int *dst, int w, int h)
    {
        for(int x = 0; x < w; x++){
            for(int y = 0; y < h; y++){
                *(dst + x*h + y) = *(src + y*w + x);
            }
        }
    }
  • 接著sse_prefetch_transpose，使用了Intel處理器SIMD的技術，在+Week#1有做簡單的整理，簡單說就是一次將4筆資料放入sse暫存器中，執行一條指令就可以完成4筆資料處理。
    具體實現的過程參考了文章Programming trivia: 4x4 integer matrix transpose in SSE2。

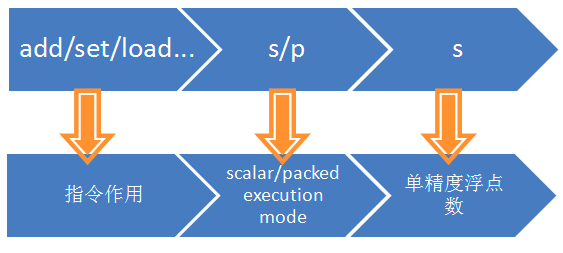

    • SSE指令的格式：
    • _mm_unpacklo_epi32(I0, I1)讀入兩個128位暫存器後會使用他們的2個低32位值，返回[a0, b0, a1, b1]，_mm_unpackhi_epi32同理，而_mm_unpacklo_epi64則是一次取64位
  • 這種方法的效能改進在：
    • 一條指令處理4筆數據，要比4筆數據4條指令處理快
    • loop unrolling：
      • 執行loop循環的組合語言代碼執行次數會變少
      • branch prediction miss機率降低
      • Wikipedia還提到如果數據沒有相依性有機會使用並行處理，在這裡SIMD已經實現
        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        void sse_transpose(int *src, int *dst, int w, int h)
        {
            for(int x = 0; x < w; x+=4){
                for(int y = 0; y < h; y+=4){
                    __m128i I0 = _mm_loadu_si128 ((__m128i*)(src+y*w+x));
                    __m128i I1 = _mm_loadu_si128 ((__m128i*)(src+(y+1)*w+x));
                    __m128i I2 = _mm_loadu_si128 ((__m128i*)(src+(y+2)*w+x));
                    __m128i I3 = _mm_loadu_si128 ((__m128i*)(src+(y+3)*w+x));
                    __m128i T0 = _mm_unpacklo_epi32(I0, I1);
                    __m128i T1 = _mm_unpacklo_epi32(I2, I3);
                    __m128i T2 = _mm_unpackhi_epi32(I0, I1);
                    __m128i T3 = _mm_unpackhi_epi32(I2, I3);
                    I0 = _mm_unpacklo_epi64(T0, T1);
                    I1 = _mm_unpackhi_epi64(T0, T1);
                    I2 = _mm_unpacklo_epi64(T2, T3);
                    I3 = _mm_unpackhi_epi64(T2, T3);
                    _mm_storeu_si128((__m128i*)(dst+(x*h)+y), I0);
                    _mm_storeu_si128((__m128i*)(dst+((x+1)*h)+y), I1);
                    _mm_storeu_si128((__m128i*)(dst+((x+2)*h)+y), I2);
                    _mm_storeu_si128((__m128i*)(dst+((x+3)*h)+y), I3);
                }
            }
        }
  • 最後是sse_prefetch_transpose，相比sse_transpose多使用了4次_mm_prefetch指令
    • void _mm_prefetch(char * p , int i ) 會將地址p的數據加載到cache的一條cache line，int i有_MM_HINT_T0, _MM_HINT_T1, _MM_HINT_T2和_MM_HINT_NTA共4種，表示了不同的prefetch方式：
      • T0 - T2對應了L1 - L3 caches，NTA表示加載數據在L1 cache并標記為首先被替換的
      • 實際將T1替換為T0和T2運行程式，運行的時間區別不大，可能是測量的方式不精准
  • 為什麼PFDIST要設為8？實際運行結果是PFDIST＝4比PFDIST＝8平均慢10000us左右
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    void sse_prefetch_transpose(int *src, int *dst, int w, int h)
    {
        for(int x = 0; x < w; x+=4){
            for(int y = 0; y < h; y+=4){
    #define PFDIST  8

                _mm_prefetch(src+(y+PFDIST)*w+x, _MM_HINT_T1);
                _mm_prefetch(src+(y+PFDIST+1)*w+x, _MM_HINT_T1);
                _mm_prefetch(src+(y+PFDIST+2)*w+x, _MM_HINT_T1);
                _mm_prefetch(src+(y+PFDIST+3)*w+x, _MM_HINT_T1);

                __m128i I0 = _mm_loadu_si128 ((__m128i*)(src+y*w+x));
                __m128i I1 = _mm_loadu_si128 ((__m128i*)(src+(y+1)*w+x));
                __m128i I2 = _mm_loadu_si128 ((__m128i*)(src+(y+2)*w+x));
                __m128i I3 = _mm_loadu_si128 ((__m128i*)(src+(y+3)*w+x));
                __m128i T0 = _mm_unpacklo_epi32(I0, I1);
                __m128i T1 = _mm_unpacklo_epi32(I2, I3);
                __m128i T2 = _mm_unpackhi_epi32(I0, I1);
                __m128i T3 = _mm_unpackhi_epi32(I2, I3);
                I0 = _mm_unpacklo_epi64(T0, T1);
                I1 = _mm_unpackhi_epi64(T0, T1);
                I2 = _mm_unpacklo_epi64(T2, T3);
                I3 = _mm_unpackhi_epi64(T2, T3);
                _mm_storeu_si128((__m128i*)(dst+(x*h)+y), I0);
                _mm_storeu_si128((__m128i*)(dst+((x+1)*h)+y), I1);
                _mm_storeu_si128((__m128i*)(dst+((x+2)*h)+y), I2);
                _mm_storeu_si128((__m128i*)(dst+((x+3)*h)+y), I3);
            }
        }
    }

Reproduce Prefetcher by using AVX

修改Makefile執行檔

  • 在這裡使用了gcc -D來定義了兩個宏，一個”"[email protected]"“用在#include時可以找到對應的頭文件，另一個”"$@"“是在printf時輸出對應的版本名稱
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    CFLAGS = -msse2 --std gnu99 -O0 -Wall
    EXEC = naive_transpose sse_transpose sse_prefetch_transpose
    all: $(EXEC) format
    SRCS_common = main.c
    naive_transpose:
            $(CC) $(CFLAGS) -DIMPL="\"$@.h\"" -DSTR="\"$@\"" -o $@ $(SRCS_common) $@.c
    sse_transpose:
            $(CC) $(CFLAGS) -DIMPL="\"$@.h\"" -DSTR="\"$@\"" -o $@ $(SRCS_common) $@.c
    sse_prefetch_transpose:
            $(CC) $(CFLAGS) -DIMPL="\"$@.h\"" -DSTR="\"$@\"" -o $@ $(SRCS_common) $@.c
    clean:
            $(RM) $(EXEC) perf.*
    format:
            astyle --style=kr --indent=spaces=4 --indent-switches --suffix=none *.[ch]
    run: $(EXEC)
            ./naive_transpose
            ./sse_transpose
            ./sse_prefetch_transpose
            make clean

使用Perf分析cache miss/hit

  • 在運行Perf之前將main.c中的test part和打印全部刪掉，排除額外的程式碼以增加cache測量的準確率
  • echo "echo 1 > /proc/sys/vm/drop_caches" | sudo sh
    perf stat -r 100 -e cache-misses,cache-references,L1-dcache-load-misses,L1-dcache-store-misses,L1-dcache-prefetch-misses,L1-icache-load-misses ./phonebook_orig
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    Performance counter stats for './naive_transpose' (100 runs):
              16857556      cache-misses     # 93.608 % of all cache refs      ( +-  0.06% )
              18008720      cache-references           ( +-  0.01% )
              21069717      L1-dcache-load-misses      ( +-  0.00% )
              4255304      L1-dcache-store-misses     ( +-  0.00% )
                    0      L1-dcache-prefetch-misses
                24305      L1-icache-load-misses      ( +-  0.46% )
          0.352085215 seconds time elapsed            ( +-  0.04% )

    Performance counter stats for './sse_transpose' (100 runs):
              4334609      cache-misses              #   79.424 % of all cache refs      ( +-  0.03% )
              5457532      cache-references                                              ( +-  0.02% )
              8516824      L1-dcache-load-misses                                         ( +-  0.01% )
              4292592      L1-dcache-store-misses                                        ( +-  0.03% )
                    0      L1-dcache-prefetch-misses
                27101      L1-icache-load-misses                                         ( +-  0.37% )
          0.242525082 seconds time elapsed                                          ( +-  0.04% )

    Performance counter stats for './sse_prefetch_transpose' (100 runs):
              4346864      cache-misses              #   79.615 % of all cache refs      ( +-  0.03% )
              5459859      cache-references                                              ( +-  0.02% )
              8533348      L1-dcache-load-misses                                         ( +-  0.02% )
              4308308      L1-dcache-store-misses                                        ( +-  0.05% )
                    0      L1-dcache-prefetch-misses
                24590      L1-icache-load-misses                                         ( +-  0.29% )
          0.184224127 seconds time elapsed                                          ( +-  0.08% )

參考 Performance of SSE and AVX Instruction Sets，用 SSE/AVX intrinsic 來改寫程式碼

  • 兩份參考文件：
    • Introduction to Intel® Advanced Vector Extensions 介紹了基本的AVX指令以及使用範例
    • Intel® Architecture Instruction Set Extensions Programming Reference，2015/08最新的文件，介紹了AVX-512指令集，目前支援的CPU僅有Xeon Phi Knights Landing, Xeon Skylake, Cannonlake
    • 關於avx的intrinsic函式指令調用Intrinsics for Intel® Advanced Vector Extensions
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      for ( int x = 0; x < w; x += 8 ) {
          for ( int y = 0; y < h; y += 8 ) {
              __m256i I0 = _mm256_loadu_si256((__m256i *)(src + (y + 0) * w + x));
              __m256i I1 = _mm256_loadu_si256((__m256i *)(src + (y + 1) * w + x));
              __m256i I2 = _mm256_loadu_si256((__m256i *)(src + (y + 2) * w + x));
              __m256i I3 = _mm256_loadu_si256((__m256i *)(src + (y + 3) * w + x));
              __m256i I4 = _mm256_loadu_si256((__m256i *)(src + (y + 4) * w + x));
              __m256i I5 = _mm256_loadu_si256((__m256i *)(src + (y + 5) * w + x));
              __m256i I6 = _mm256_loadu_si256((__m256i *)(src + (y + 6) * w + x));
              __m256i I7 = _mm256_loadu_si256((__m256i *)(src + (y + 7) * w + x));

              __m256i T0 = _mm256_unpacklo_epi32(I0, I1);
              __m256i T1 = _mm256_unpackhi_epi32(I0, I1);
              __m256i T2 = _mm256_unpacklo_epi32(I2, I3);
              __m256i T3 = _mm256_unpackhi_epi32(I2, I3);
              __m256i T4 = _mm256_unpacklo_epi32(I4, I5);
              __m256i T5 = _mm256_unpackhi_epi32(I4, I5);
              __m256i T6 = _mm256_unpacklo_epi32(I6, I7);
              __m256i T7 = _mm256_unpackhi_epi32(I6, I7);

              I0 = _mm256_unpacklo_epi64(T0, T2);
              I1 = _mm256_unpackhi_epi64(T0, T2);
              I2 = _mm256_unpacklo_epi64(T1, T3);
              I3 = _mm256_unpackhi_epi64(T1, T3);
              I4 = _mm256_unpacklo_epi64(T4, T6);
              I5 = _mm256_unpackhi_epi64(T4, T6);
              I6 = _mm256_unpacklo_epi64(T5, T7);
              I7 = _mm256_unpackhi_epi64(T5, T7);

              T0 = _mm256_permute2x128_si256(I0, I4, 0x20);
              T1 = _mm256_permute2x128_si256(I1, I5, 0x20);
              T2 = _mm256_permute2x128_si256(I2, I6, 0x20);
              T3 = _mm256_permute2x128_si256(I3, I7, 0x20);
              T4 = _mm256_permute2x128_si256(I0, I4, 0x31);
              T5 = _mm256_permute2x128_si256(I1, I5, 0x31);
              T6 = _mm256_permute2x128_si256(I2, I6, 0x31);
              T7 = _mm256_permute2x128_si256(I3, I7, 0x31);

              _mm256_storeu_si256((__m256i *)(dst + ((x + 0) * h) + y), T0);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 1) * h) + y), T1);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 2) * h) + y), T2);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 3) * h) + y), T3);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 4) * h) + y), T4);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 5) * h) + y), T5);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 6) * h) + y), T6);
              _mm256_storeu_si256((__m256i *)(dst + ((x + 7) * h) + y), T7);
          }
      }
  • AVX指令集是256-bit，所以這裡一次處理8個byte，loop一次加8
  • 首先將依次將8行數組的元素載入到暫存器中
  • _mm256_unpacklo/hi_epi32函式讀入兩個256-bit的數，將低/高128-bit以32-bit為單位交錯排列，舉例：
    __m256i A = [ A0, A1, A2, A3, A4, A5, A6, A7 ];
    __m256i B = [ B0, B1, B2, B3, B4, B5, B6, B7 ];
    __m256i C = _mm256_unpacklo_epi32(I0, I1) = [ A0, B0, A1, B1, A2, B2, A3, B3 ];
  • _mm256_unpacklo_epi64同理
  • 以下對比了sse、avx共4個版本
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    Performance counter stats for './sse_transpose' (100 runs):
              4329716      cache-misses      #   79.312 % of all cache refs ( +-  0.03% )
              5459067      cache-references    ( +-  0.02% )
              8514863      L1-dcache-load-misses    ( +-  0.01% )
              4290179      L1-dcache-store-misses    ( +-  0.03% )
                    0      L1-dcache-prefetch-misses
                26387      L1-icache-load-misses     ( +-  0.46% )
          0.242315241 seconds time elapsed        ( +-  0.04% )

    Performance counter stats for './sse_prefetch_transpose' (100 runs):
              4345707      cache-misses    #   79.577 % of all cache refs  ( +-  0.03% )
              5460983      cache-references    ( +-  0.02% )
              8532546      L1-dcache-load-misses      ( +-  0.02% )
              4307174      L1-dcache-store-misses    ( +-  0.04% )
                    0      L1-dcache-prefetch-misses
                24769      L1-icache-load-misses     ( +-  0.46% )
          0.184028053 seconds time elapsed        ( +-  0.06% )

    Performance counter stats for './avx_transpose' (100 runs):
              3305343      cache-misses   #   74.670 % of all cache refs  ( +-  0.02% )
              4426624      cache-references     ( +-  0.01% )
              8043457      L1-dcache-load-misses    ( +-  0.02% )
              4859334      L1-dcache-store-misses   ( +-  0.02% )
                    0      L1-dcache-prefetch-misses
                25696      L1-icache-load-misses      ( +-  0.52% )
          0.188154465 seconds time elapsed     ( +-  0.02% )

    Performance counter stats for './avx_prefetch_transpose' (100 runs):
              3320332      cache-misses  #   51.121 % of all cache refs ( +-  0.02% )
              6495085      cache-references       ( +-  0.02% )
              8076035      L1-dcache-load-misses    ( +-  0.02% )
              4886925      L1-dcache-store-misses    ( +-  0.02% )
                    0      L1-dcache-prefetch-misses
                26493      L1-icache-load-misses     ( +-  0.35% )
          0.187412805 seconds time elapsed        ( +-  0.05% )
  • 從cache-miss來看avx版本有25%左右的提升，從執行時間上單純avx版比sse版有明顯提升，但輸sse_prefetch；而avx的prefetch版與avx原版幾乎無差別，還輸sse_prefetch
  • 關於prefetch版，PFDIST取了8/16/32/64，目前暫取16。看來需要去When Prefetching Works, When It Doesn’t, and Why找答案了

Reference
